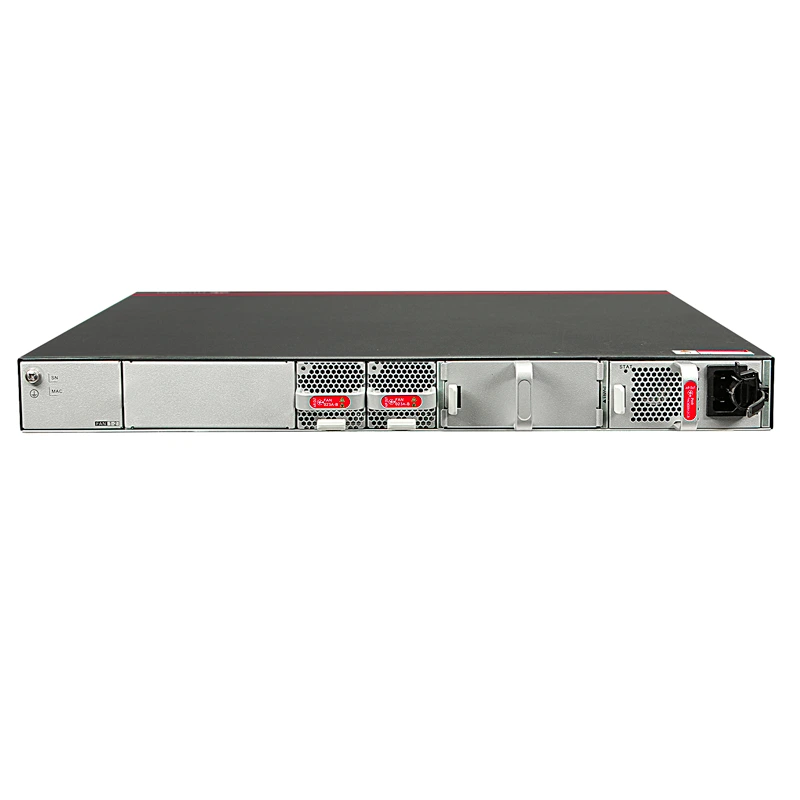

S5735-S24T4XE-V2 98012016 (24*10/100/1000Base-T المنافذ ، 4*10GE SFP+ المنافذ ، 2*12GE منافذ مكدس التبديل الشبكة

العنصر

المواصفات

الأبعاد بدون تغليف (H x w x d) [mm (in.)]

الأبعاد الأساسية (باستثناء الأجزاء البارزة من الجسم): 43.6 مم × 442.0 مم × 335.0 مم (1.72 بوصة. × 17.4 في. × 13.19 في.)

أقصى أبعاد (العمق هو المسافة من المنافذ الموجودة على اللوحة الأمامية إلى الأجزاء البارزة من اللوحة الخلفية): 43.6 مم × 442.0 مم × 368.0 مم (1.72 بوصة. × 17.4 في. × 14.49 في.)

الأبعاد مع التغليف (H x w x d) [mm (in.)]

165 مم × 620 مم × 550 مم (6.5 بوصة. × 24.41 في. x 21.65 في.)

ارتفاع الهيكل [ش]

1 U

الوزن بدون عبوة [كجم (رطل)]

5.09 كجم (11.22 رطل)

الوزن مع التعبئة والتغليف [كجم (رطل)]

7.53 كجم (16.6 رطل)

استهلاك الطاقة النموذجي [ث]

30 ٪ حركة المرور تحت معيار ATIS ، إمدادات الطاقة المزدوجة:

128 واط (جميع المنافذ المستخدمة)

117 واط (2 × 100ج منافذ غير مستخدمة)

تبديد الحرارة النموذجي [BTU/ساعة]

30 ٪ حركة المرور تحت معيار ATIS ، إمدادات الطاقة المزدوجة:

436.75 (جميع المنافذ المستخدمة)

399.22 (2 × 100ج منافذ غير مستخدمة)

الحد الأقصى لاستهلاك الطاقة [واط]

حركة مرور 100 ٪ تحت قياسي ATIS ، إمدادات الطاقة المزدوجة ، وبدون POE:

135 واط (جميع المنافذ المستخدمة)

124 واط (2 × 100ج منافذ غير مستخدمة)

تحميل Poe الكامل ، وحدتان الطاقة 1000 W: 1823 W (POE: 1645 W)

أقصى تبديد للحرارة [BTU/ساعة]

حركة مرور 100 ٪ تحت قياسي ATIS ، إمدادات الطاقة المزدوجة ، وبدون POE:

460.63 (جميع المنافذ المستخدمة)

423.10 (2 × 100ج منافذ غير مستخدمة)

تحميل POE الكامل ، وحدتي الطاقة 1000 W: 6220.26

استهلاك الطاقة الثابت [ث]

74 W

MTBF [سنوات]

سنوات59.77

MTTR [ساعات]

ساعات2.01

التوفر

> 0.99999

الضوضاء في درجة الحرارة العادية (الطاقة الصوتية) [ديسيبل (أ)]

30 ٪ تحميل بو: 51.70 DBA

الضوضاء في درجة الحرارة العادية (الضغط الصوتي) [ديسيبل (أ)]

30 ٪ تحميل بو: 39.7 DBA

عدد فتحات البطاقات

0

عدد فتحات الطاقة

2

عدد وحدات المعجبين

2

إمدادات الطاقة الزائدة

1+1

يمكن استخدام وحدات طاقة AC و DC قابلة للتوصيل معًا في نفس المفتاح.

درجة حرارة التشغيل طويلة الأجل [° C (° F)]

-5 درجة مئوية إلى +45 درجة مئوية (23 درجة فهرنهايت إلى 113 درجة فهرنهايت) على ارتفاع من 0 إلى 1800 م (0 إلى 5905.44 قدم).

درجة حرارة التشغيل قصيرة الأجل [° C (° F)]

-5 درجة مئوية إلى +50 درجة مئوية (23 درجة فهرنهايت إلى 122 درجة فهرنهايت) على ارتفاع 0-1800 م (0-5905.44 قدم).

تقييد معدل تباين درجة حرارة التشغيل [° C (° F)]

عندما يكون الارتفاع 1800 إلى 5000 متر (5906-16404 قدمًا) ، تقل أعلى درجة حرارة تشغيل بمقدار 1 درجة مئوية (1.8 درجة فهرنهايت) في كل مرة يزداد فيها الارتفاع بمقدار 220 مترًا (722 قدمًا).

يمكن أن يعمل الجهاز لفترة قصيرة من الوقت عندما تكون درجة حرارة التشغيل خارج المعدل الطبيعي ، ولكن يجب الوفاء بالشروط التالية:

تتجاوز درجة حرارة التشغيل 45 درجة مئوية (113 درجة فهرنهايت) لمدة لا تزيد عن 96 ساعة متتالية في السنة.

إجمالي الوقت الذي تتجاوز فيه درجة حرارة التشغيل 45 درجة مئوية (113 درجة فهرنهايت) في السنة أقل من أو تساوي 360 ساعة.

عدد مرات درجة حرارة التشغيل تتجاوز 45 درجة مئوية (113 درجة فهرنهايت) أقل من أو تساوي 15 في عام واحد.

إذا لم يتم استيفاء أي من الشروط السابقة ، فقد يتلف الجهاز أو قد يحدث خطأ غير معروف.

لا يمكن أن يبدأ الجهاز عندما تكون درجة الحرارة أقل من 0 درجة مئوية (32 درجة فهرنهايت). لا يمكن أن تتجاوز مسافة النقل القصوى للوحدة البصرية المستخدمة للتشغيل على المدى القصير 10 كم.

عند استخدام الوحدة البصرية QSFP-100G-ER4 أو QSFP-100G-LR1 ، تتراوح درجة حرارة التشغيل من -5 درجة مئوية إلى +40 درجة مئوية (23 درجة فهرنهايت إلى
104°F).

درجة حرارة التخزين [° C (° F)]

-40 درجة مئوية إلى +70 درجة مئوية (–40 درجة فهرنهايت إلى +158 درجة فهرنهايت)

تشغيل الرطوبة النسبية على المدى الطويل [RH]

5% رطوبة نسبية إلى 95% رطوبة نسبية (بدون تكاثف)

ارتفاع التشغيل على المدى الطويل [م (قدم)]

0-5000 م (0-16404 قدم)

ارتفاع التخزين [م (قدم)]

0-5000 م (0-16404 قدم)

وضع امدادات الطاقة

إمدادات الطاقة القابلة للتوصيل

جهد المدخلات المصنفة [V]

مدخلات التيار المتردد: 100 فولت AC إلى 130 V AC ، 200 V AC إلى 240 V AC ؛ 50/60 هرتز

إدخال العاصمة عالية الجهد: 240 فولت العاصمة

إدخال DC: –48 V DC TO -60 V DC

نطاق جهد الإدخال [V]

مدخلات التيار المتردد: 90 V AC إلى 290 V AC ؛ 45 هرتز إلى 66 هرتز

إدخال العاصمة عالية الجهد: 190 فولت العاصمة إلى 290 فولت العاصمة

إدخال DC: -38.4 V DC إلى -72 V DC

الحد الأقصى لتيار الإدخال [أ]

ترتبط المواصفات الحالية بوحدة الطاقة القابلة للتوصيل. لمزيد من التفاصيل ، راجع وحدات الطاقة القابلة للتوصيل.

الذاكرة

4 GB

ذاكرة فلاش

المساحة المادية: 2 غيغابايت

منفذ وحدة التحكم

RJ45

ميناء إدارة ETH

RJ45

USB

مدعوم

RTC

مدعوم

مدخلات RPS

غير معتمد

حماية زيادة توليد الطاقة [كيلو فولت]

تم تكوينه باستخدام وحدات طاقة التيار المتردد: ± 6 كيلو فولت في الوضع التفاضلي و ± 6 كيلو فولت في الوضع المشترك

تم تكوينه باستخدام وحدات طاقة DC: ± 2 كيلو فولت في الوضع التفاضلي و ± 4 كيلو فولت في الوضع المشترك

مستوى حماية الدخول (مقاوم للغبار/مقاوم للماء)

IP20

أنواع المعجبين

قابلة للتوصيل

وضع تبديد الحرارة

تبريد الهواء لتبديد الحرارة ، تعديل سرعة المروحة الذكية

اتجاه تدفق الهواء

كمية الهواء من اليسار والأمام واليمين والهواء من الخلف

بو

مدعوم

شهادة

شهادة EMC

شهادة السلامة

شهادة التصنيع
