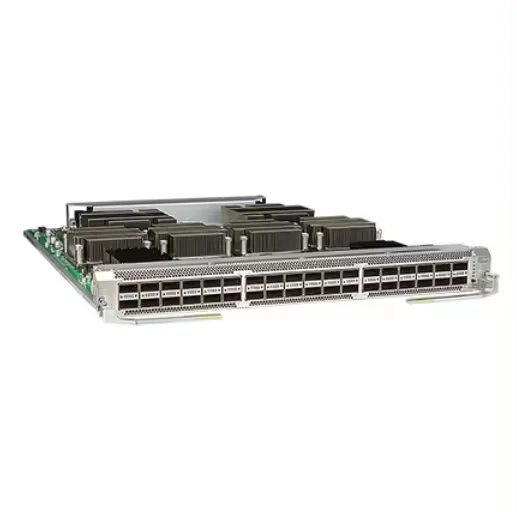

Tarjeta de interfaz 100GE de 36 puertos CE-L36CQ-FG 03024BHC CloudEngine 12800 (FG QSFP28)

CPU

Ocho núcleos, velocidad de reloj de 1,5 GHz

DDR3/DDR4

DDR4, estándar de 8 GB

Destello

Estándar 128 MB

Especificaciones físicas

• Dimensiones (Ancho x Profundidad x Alto): 433,0 mm x 530,8 mm x 45,7 mm (17,05 pulg.) x 20,90 pulgadas x 1,80 pulgadas)
• Peso: 9,6 kg (21,16 lb)
• Consumo de energía típico: 841 W
• Consumo máximo de energía: 976 W
• Disipación de calor típica: 2872 BTU/hora
• Disipación máxima de calor: 3332 BTU/hora

Parámetros ambientales

• Temperatura de funcionamiento: 0°C a 40°C (32°F a 104°F)
• Temperatura de almacenamiento: -40°C a +70°C (-40°F a +158°F)
• Humedad relativa de funcionamiento: 5 % HR a 85 % HR (sin condensación)

Proceso de dar un título

• Cumplimiento de normas de seguridad
• Cumplimiento de normas EMC
• Cumplimiento de normas ambientales

Función básica

Proporciona procesamiento de paquetes de datos y gestión de tráfico en 36 puertos ópticos 100GE, que se pueden dividir en un máximo de 36 puertos ópticos 40GE, 144 puertos ópticos 25GE o 144 puertos ópticos 10GE.

Densidad máxima de puertos

Si todas las LPU son tarjetas CE-L36CQ-FG:

• El chasis CE12804/CE12804S proporciona un máximo de 144 puertos 100GE.
• El chasis CE12808/CE12808S proporciona un máximo de 288 puertos 100GE.
• El chasis CE12812 proporciona un máximo de 432 puertos 100GE.
• El chasis CE12816 proporciona un máximo de 576 puertos 100GE.

Puerto 100GE

Admite módulos ópticos QSFP28. Un puerto 100GE se puede utilizar como un puerto 40GE o dividirse en cuatro puertos 25GE o 10GE. Por lo tanto, una tarjeta CE-L36CQ-FG puede proporcionar una densidad de puerto máxima de 36x40GE, 144x25GE o 144x10GE.

Limitaciones y descripciones

• Los puertos de la tarjeta CE-L36CQ-FG se pueden dividir en dos grupos. Los puertos 0 a 8 y los puertos 18 a 26 forman un grupo, y los puertos 9 a 17 y los puertos 27 a 35 forman otro grupo. Cuando se utiliza el CE-SFU16G, los puertos del mismo grupo pueden reenviar datos a la velocidad de línea, pero no se pueden reenviar datos a la velocidad de línea entre los dos grupos y se puede perder hasta el 50 % de los paquetes.
• Cuando la tarjeta CE-L36CQ-FG funciona con la SFU que coincide con la CE12800S y el ancho de banda del lado del panel posterior es insuficiente, los datos no se pueden reenviar a la velocidad de línea.
