Componentes de chasis de CA/CC integrados CR5B0BKP167D 02352PQM Ne40e-x16a para hardware
NE40E-X16A
Descripción general
| Descripción | Número de pieza | Modelo | Primera versión compatible | Observaciones |
|---|---|---|---|---|
| Componentes del chasis CA/HVDC integrado NE40E-X16A | 02352PQM | CR5B0BKP167D | V800R011C10 | - |

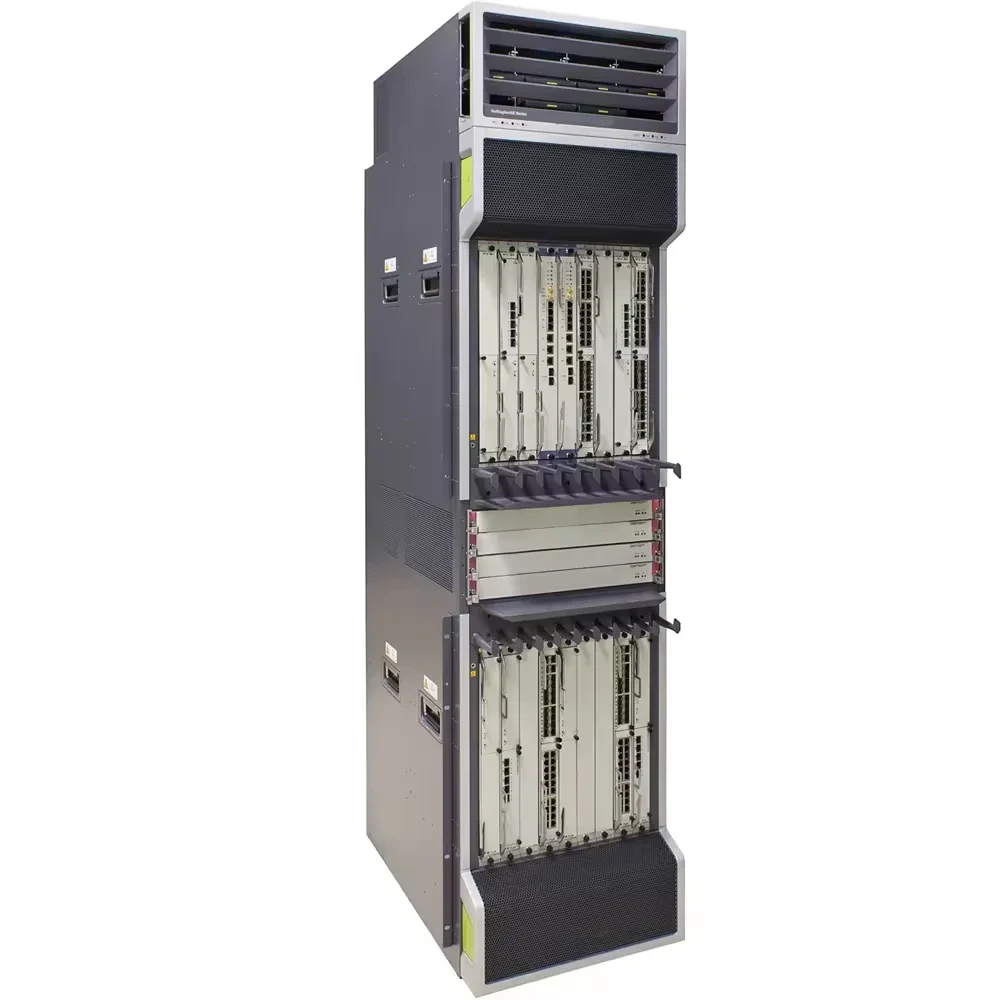

Cifra 1 Aspecto del NE40E-X16A
| Artículo | Especificación |
|---|---|
| Normas de instalación de gabinetes | Se puede instalar en un gabinete estándar de 19" y 800 mm de profundidad. Se utiliza de forma predeterminada un gabinete Huawei N68E de 2,2 m de altura. |
| Dimensiones sin embalaje (alto x ancho x profundidad) [mm (pulg.)] | 1778 mm x 442 mm x 650 mm (70,00 pulgadas) x 17,40 pulgadas x 25,59 pulg.) (Cuerpo principal del chasis) 1778 mm x 442 mm x 750 mm (70,00 pulgadas) x 17,40 pulgadas x 29,53 pulg.) (Dimensiones de la carrocería del chasis junto con bandejas de cables y accesorios delanteros y traseros) |
| Altura del chasis [U] | 40 U |
| Peso sin embalaje (configuración básica) [kg(lb)] | 133,3 kg (293,93 libras) |
| Peso sin embalaje (configuración completa) [kg(lb)] | [Paquete de 1 tonelada] 395,1 kg (871,2 lb) [Paquete de 2T] 453,3 kg (999,34 lb) |
| Consumo de energía típico [W] | 7720 W (completamente configurado con LPUF-240) 9040 W (completamente configurado con LPUF-480) 12390 W (completamente configurado con LPUI-1Ts) 22450 W (completamente configurado con LPUI-2Ts) |
| Disipación de calor típica [BTU/hora] | 25046,9 BTU/hora (completamente configurado con LPUF-240) 29329,6 BTU/hora (completamente configurado con LPUF-480) 40198,4 BTU/hora (completamente configurado con LPUI-1Ts) 72837,2 BTU/hora (completamente configurado con LPUI-2Ts) |
| MTBF [año] | 22.33 año |
| MTTR [hora] | 0.5 hora |
| Disponibilidad | 0.9999974444 |
| Modo de suministro de energía | AC/HVDC integrado |
| Número máximo de entradas de chasis de potencia | AC&HVDC: (4 canales/PEM)*4 PEM = (1 canal/PM)*4 PM*4 PEM = 16 canales |
| Tensión de entrada nominal [V] | CA: 200 V a 240 V HVDC:240 V/380 V |
| Rango de voltaje de entrada [V] | CA: 180 V a 264 V HVDC: 192 V a 288 V, 264 V a 400 V |
| Corriente máxima de entrada [A] | CA: 16 A/módulo único HVDC: 14 A/módulo único |
| Diámetro máximo del cable de entrada [mm²] | CA: Cable estándar C19 HVDC:2,5 mm² |
| Disyuntor/fusible frontal [A] | CA: 16 A/módulo único [Paquete 1T] Dispositivo de CA: 14 PM, con un total de 14 canales de 16 A [Paquete 2T] Dispositivo de CA: 16 PM, con un total de 16 canales de 16 A HVDC: 14 A/módulo único [Paquete 1T] Dispositivo HVDC: 14 PM, con un total de 14 canales de 14 A [Paquete 2T] Dispositivo HVDC: 16 PM, con un total de 16 canales de 14 A |
| Ruido a temperatura normal (potencia acústica) [dB(A)] | Cumplimiento de NEBS (< 78 dBA a 27°C (80.6°F)) |
| Número de ranuras | 22 |
| Número de ranuras para la placa de servicio | 16 |
| Capacidad de conmutación | 50,32 Tbps (LPUI-1T) 81,92 Tbps (LPUI-2T) |
| MPU redundantes | 1:1 |
| Estructuras de conmutación redundantes | 3+1 |
| Fuente de alimentación redundante | [Paquete de 1T] 7+1 [Paquete 2T] 9+1 |
| Ventiladores redundantes | [Paquete 1T] 2 particiones; 3 ensambles/partición; cada partición respalda el funcionamiento correcto del ventilador en caso de una falla de un solo ventilador durante un período breve. 40°C (104°F) [Paquete 2T] 2 particiones; 3 ensambles/partición; cada partición respalda el funcionamiento correcto del ventilador en caso de una falla de un solo ventilador durante un período corto. 40°C (104°F) |
| Temperatura de funcionamiento a largo plazo [°C(°F)] | 0°C a 45°C (32°F a 113°F) |
| Temperatura de funcionamiento a corto plazo [°C(°F)] | -5°C a 55°C (23°F a 131°F) |
| Restricción en la tasa de variación de la temperatura de funcionamiento [°C(°F)] | <000000>le; 30°C/hora (86°F/hora) |
| Temperatura de almacenamiento [°C(°F)] | -40°C a 70°C (-40°F a 158°F) |
| Humedad relativa de funcionamiento a largo plazo [HR] | 5 % HR a 85 % HR, sin condensación |
| Humedad relativa de funcionamiento a corto plazo [HR] | 5 % HR a 95 % HR, sin condensación |
| Humedad relativa de almacenamiento [HR] | 5 % HR a 95 % HR, sin condensación |
| Altitud de operación a largo plazo [m(ft.)] | <000000>le; 4000 m (13123,2 pies) (Para la altitud en el rango de 1800 m a 4000 m [5905,44 pies. a 13123,2 pies], la temperatura de funcionamiento del dispositivo debe disminuir en 1°C [1.8°F] por cada 220 m [721,78 pies].) |
| Altitud de almacenamiento [m(ft.)] | Menos de 5000 m (16404 pies) |
